TEMAS DE FÍSICA : ECUACIÓN DE BERNOULLI

El principio de Bernoulli, también denominado ecuación de Bernoulli o Trinomio de Bernoulli, describe el comportamiento de un fluido moviéndose a lo largo de una línea de corriente. Fue expuesto por Daniel Bernoulli en su obra Hidrodinámica (1738) y expresa que en un fluido ideal (sin viscosidad ni rozamiento) en régimen de circulación por un conducto cerrado, la energía que posee el fluido permanece constante a lo largo de su recorrido.

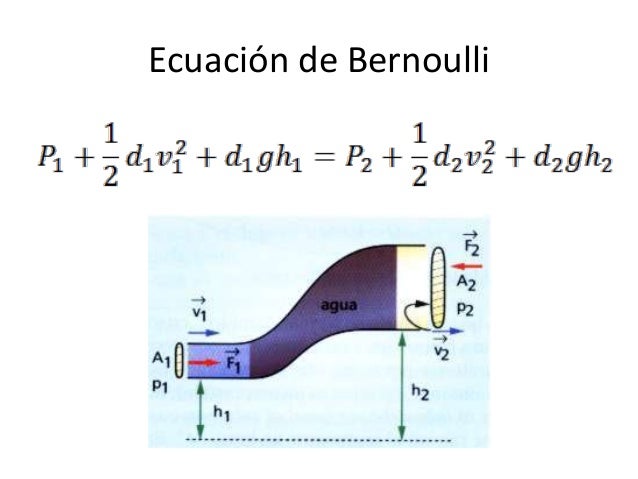

Ecuación de bernoulli

La energía de un fluido en cualquier momento consta de tres componentes:

Cinética: es la energía debida a la velocidad que posea el fluido.
Potencial gravitacional: es la energía debido a la altitud que un fluido posea.
Energía de flujo: es la energía que un fluido contiene debido a la presión que posee.

La siguiente ecuación conocida como "Ecuación de Bernoulli" consta de estos mismos términos.

1/2 V2 ρ + P + ρgz = constante

V = velocidad del fluido en la sección considerada.
g = aceleración gravitatoria.
z = altura en la dirección de la gravedad desde una cota de referencia.
P = presión a lo largo de la línea de corriente.
ρ = densidad del fluido.

Esta ecuación se aplica en la dinámica de fluidos. Un fluido se caracteriza por carecer de elasticidad de forma, es decir, adopta la forma del recipiente que la contiene, esto se debe a que las moléculas de los fluidos no están rígidamente unidas, como en el caso de los sólidos. Fluidos son tanto gases como líquidos. Para llegar a la ecuación de Bernoulli se han de hacer ciertas suposiciones que nos limitan el nivel de aplicabilidad:

El fluido se mueve en un régimen estacionario, o sea, la velocidad del flujo en un punto no varía con el tiempo.
Se desprecia la viscosidad del fluido (que es una fuerza de rozamiento interna).
Se considera que el líquido está bajo la acción del campo gravitatorio únicamente.

Ejemplo:

1.Un flujo de agua va de la sección 1 a la sección 2. La sección 1 tiene 25 mm de diámetro, la presión manométrica es de 345 kPa, y la velocidad de flujo es de 3 m/s. La sección 2, mide 50 mm de diámetro, y se encuentra a 2 metros por arriba de la sección 1. Si suponemos que no hay pérdida de energía en el sistema. Calcule la presión “P2”.

Solución:

Datos:

d1 = 25 mm

d2 = 50 mm

p1 =345 Kpa

v1 = 3 m/s

d2 = 50 mm

p2 =?

Si leemos bien el problema, nos daremos cuenta que tenemos la altura, ya que si hacemos h2 – h1 = 2 metros. Por lo que nos ahorramos algo de cálculo. Finalmente procedemos a despejar a p2 de la fórmula que ya tenemos:

$\displaystyle \frac{1}{2}{{v}_{1}}^{2}+g{{h}_{1}}+\frac{{{p}_{1}}}{{{\rho }_{1}}}=\frac{1}{2}{{v}_{2}}^{2}+g{{h}_{2}}+\frac{{{p}_{2}}}{{{\rho }_{2}}}$

Despejando y para hacer más fácil el proceso, recordemos que la densidad del agua no tendrá ninguna variación tanto al inicio como al final, entonces podemos decir que la densidad será constante, y la podemos omitir para el cálculo.

$\displaystyle {{p}_{2}}=\frac{1}{2}{{v}_{1}}^{2}-\frac{1}{2}{{v}_{2}}^{2}+g{{h}_{1}}-g{{h}_{2}}+{{p}_{1}}$

Sin embargo nos hace falta v2, ya que no la tenemos, pero si tenemos el dato de los diámetros, entonces si recordamos bien; podemos hacer uso de la ecuación de continuidad qué es una ecuación que deriva del gasto .

Así que:

$\displaystyle {{A}_{1}}{{v}_{1}}={{A}_{2}}{{v}_{2}}$

Despejando a “v2”

$\displaystyle {{v}_{2}}=\frac{{{A}_{1}}{{v}_{1}}}{{{A}_{2}}}$

Calculando ahora las áreas 1 y 2.

$\displaystyle {{A}_{1}}=\frac{\pi {{d}_{1}}^{2}}{4}=\frac{\pi {{(25mm)}^{2}}}{4}=491m{{m}^{2}}$

La otra área

$\displaystyle {{A}_{2}}=\frac{\pi {{d}_{2}}^{2}}{4}=\frac{\pi {{(50mm)}^{2}}}{4}=1963m{{m}^{2}}$

Ahora de la ecuación de continuidad tenemos que:

$\displaystyle {{v}_{2}}=\frac{{{A}_{1}}{{v}_{1}}}{{{A}_{2}}}=\frac{\left( 491m{{m}^{2}} \right)\left( 3\frac{m}{s} \right)}{1963m{{m}^{2}}}=0.75\frac{m}{s}$
